派克固漂亮CHO-SHRINK导电热可缩短屏障

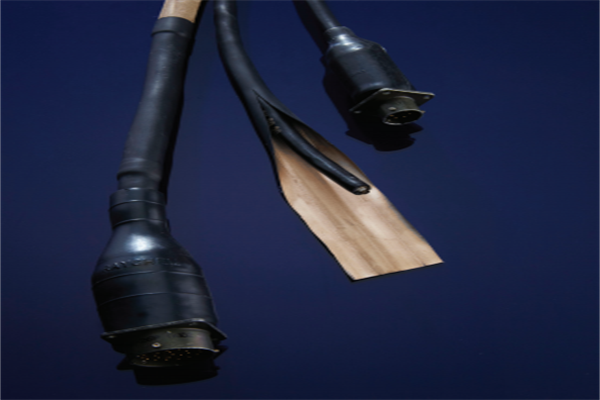

CHO-SHRINK管是一种热可缩短聚烯烃管，对电缆、毗连器和电缆/毗连器终端提供有用的EMI屏障。CHO-SHRINK比古板的金属编织物屏障要显着节约重量。并且能够很是容易地用在标准缩短管加热装置上。
CHO-SHRINK管的主要特点是奇异的Chomerics的导电涂料，把它涂在管子的外貌，坚持柔软、匀称和完整，甚至在最大缩短之后仍云云。这种银基系统的涂料能够涂在内外貌、外外貌或者内、外外貌上，标准的CHO-SHRINK管仅以内外貌导电。
标准（库存的）的长度是4 feet（1.22 m），长度再长，CHO-SHRINK的截面可以用涂外层的短管来“拼”接在一起，坚持一段到另一段的导电一连性。
其他的CHO-SHRINK产品包括薄壁套和模制的罩、转换导管和脱离讨论。
|
派克固漂亮 CHO-SHRINK导电热可缩短屏障 CHO-SHRINK管是一种热可缩短聚烯烃管，对电缆、毗连器和电缆/毗连器终端提供有用的EMI屏障。CHO-SHRINK比古板的金属编织物屏障要显着节约重量。并且能够很是容易地用在标准缩短管加热装置上。 CHO-SHRINK管的主要特点是奇异的Chomerics的导电涂料，把它涂在管子的外貌，坚持柔软、匀称和完整，甚至在最大缩短之后仍云云。这种银基系统的涂料能够涂在内外貌、外外貌或者内、外外貌上，标准的CHO-SHRINK管仅以内外貌导电。 标准（库存的）的长度是4 feet（1.22 m），长度再长，CHO-SHRINK的截面可以用涂外层的短管来“拼”接在一起，坚持一段到另一段的导电一连性。 其他的CHO-SHRINK产品包括薄壁套和模制的罩、转换导管和脱离讨论。 |
|

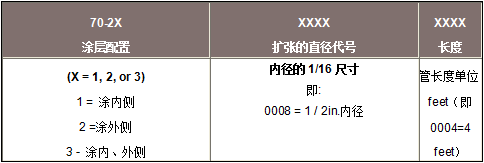

例:70-21-0016-0004是4feet 长，1 in.直径管，涂内侧。

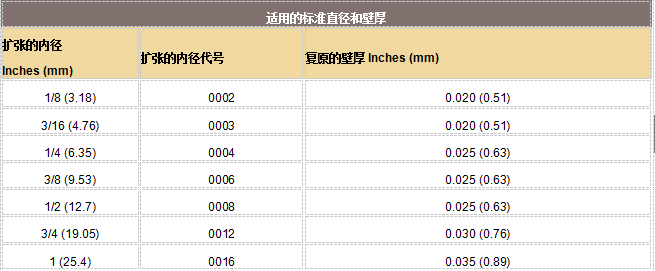

表1：
图1：睁开整个电缆，所有分线放在适合的地方。
图2：滑动CHO-SHRINK 一连拼接套（外侧银，内侧无镀层）到位，这里的毗连器罩或者转换导管将对电缆爆发缩短。
图3:加热缩短毗连讨论，使其牢牢贴住线束。
图4：滑动预切长度的CHO-SHRINK管（内侧加涂料）到位，使每个一连拼接套的一半在端部搭接。当确定切断长度时，允许最大5%长度缩短。
图5：加热，贴着线束缩短管子。在每个毗连讨论，约莫1/2至1-1/2in.的导电（银）外貌应当袒露出来。
图6：滑动CHO-SHRINK转换导管到位，在需要处弄弯分线，充分扩张了的转换导管通过脱离讨论交织点。当定位合适时，袒露的一连讨论应当所有被转换导管罩住。
图7：加热，现场缩短转换导管。在缩短历程中，可以用手定位转换导管，包管准确的瞄准和便于脱离角度。每个转换导管的端头应当压入拼接套，使每个启齿周围的导电热熔粘合剂围绕接口流动，提供机械粘合和密封。注重：转换导管缩短后，直到冷却不要触动电缆。
图8：若是CHO-SEAL导电垫圈要用来端接单独的线屏障：
A.剥去每层线的外层并且切开屏障，留下1/4”-3/8”袒露的屏障；
B.梳理袒露的屏障回到外衣上；
C.插线举行垫圈，袒露的屏障就O可靠职位于垫圈的中心。
图10：在毗连器上滑动CHO-SHEINK罩，然后对中，这样在一端，罩子将在背壳（或适配器）的螺纹上缩短，在另一端是袒露的毗连讨论。
图11：加热并且最先首先在毗连器端缩短罩子，用手包管合适的位置。压罩子紧贴背壳，这样导电热熔粘合剂提供机械粘接和密封，一连缩短罩子，事情从毗连器最先直到电缆。压下罩子的“尾”端贴着袒露的讨论，使导电热熔粘接和密封。
