派克固漂亮CHO-SHRINK导电热可缩短屏障

CHO-SHRINK管是一种热可缩短聚烯烃管
，对电缆、毗连器和电缆/毗连器终端提供有用的EMI屏障
。CHO-SHRINK比古板的金属编织物屏障要显着节约重量
。并且能够很是容易地用在标准缩短管加热装置上
。

CHO-SHRINK管的主要特点是奇异的Chomerics的导电涂料
，把它涂在管子的外貌
，坚持柔软、匀称和完整
，甚至在最大缩短之后仍云云
。这种银基系统的涂料能够涂在内外貌、外外貌或者内、外外貌上
，标准的CHO-SHRINK管仅以内外貌导电
。

标准（库存的）的长度是4 feet（1.22 m）
，长度再长
，CHO-SHRINK的截面可以用涂外层的短管来“拼”接在一起
，坚持一段到另一段的导电一连性
。

其他的CHO-SHRINK产品包括薄壁套和模制的罩、转换导管和脱离讨论
。

例:70-21-0016-0004是4feet 长
，1 in.直径管
，涂内侧
。

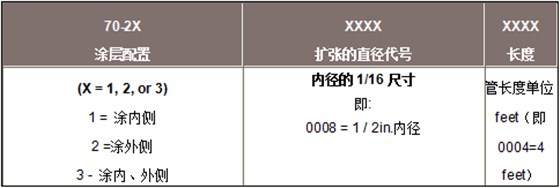

表1：

图1：睁开整个电缆
，所有分线放在适合的地方
。

图2：滑动CHO-SHRINK 一连拼接套（外侧银
，内侧无镀层）到位
，这里的毗连器罩或者转换导管将对电缆爆发缩短
。

图3:加热缩短毗连讨论
，使其牢牢贴住线束
。

图4：滑动预切长度的CHO-SHRINK管（内侧加涂料）到位
，使每个一连拼接套的一半在端部搭接
。当确定切断长度时
，允许最大5%长度缩短
。

图5：加热
，贴着线束缩短管子
。在每个毗连讨论
，约莫1/2至1-1/2in.的导电（银）外貌应当袒露出来
。

图6：滑动CHO-SHRINK转换导管到位
，在需要处弄弯分线
，充分扩张了的转换导管通过脱离讨论交织点
。当定位合适时
，袒露的一连讨论应当所有被转换导管罩住
。

图7：加热
，现场缩短转换导管
。在缩短历程中
，可以用手定位转换导管
，包管准确的瞄准和便于脱离角度
。每个转换导管的端头应当压入拼接套
，使每个启齿周围的导电热熔粘合剂围绕接口流动
，提供机械粘合和密封
。注重：转换导管缩短后
，直到冷却不要触动电缆
。

图8：若是CHO-SEAL导电垫圈要用来端接单独的线屏障：

A.剥去每层线的外层并且切开屏障
，留下1/4”-3/8”袒露的屏障；

B.梳理袒露的屏障回到外衣上；

C.插线举行垫圈
，袒露的屏障就O可靠职位于垫圈的中心
。

图9：终结毗连器
。注重：若是毗连器的背壳没有提供带滚花和凹槽的外貌来让CHO-SHRINK 罩抓紧
，在线路端接之前应当装置一个缩短罩适配器在背壳上
。

图10：在毗连器上滑动CHO-SHEINK罩
，然后对中
，这样在一端
，罩子将在背壳（或适配器）的螺纹上缩短
，在另一端是袒露的毗连讨论
。

图11：加热并且最先首先在毗连器端缩短罩子
，用手包管合适的位置
。压罩子紧贴背壳
，这样导电热熔粘合剂提供机械粘接和密封
，一连缩短罩子
，事情从毗连器最先直到电缆
。压下罩子的“尾”端贴着袒露的讨论
，使导电热熔粘接和密封
。
